旋挖钻具-铁皮护筒和双壁套管的区别

分享到:
2019-11-08 11:03:28   评论:0 点击:
旋挖钻具-铁皮护筒和双壁套管的区别——提到套管,我们先想到的是市场上广泛采用的短护筒,此种护筒多采用8~10mm铁皮卷制而成,单节长度一般为1m或2m,主要用来稳定上部不稳定地层,防止孔口坍塌及孔边物品掉落入孔,一般工程现场下沉深度不会太深,在2~6m之间,具体深度...
        旋挖钻具-铁皮护筒和双壁套管的区别——提到套管,我们先想到的是市场上广泛采用的短护筒,此种护筒多采用8~10mm铁皮卷制而成,单节长度一般为1m或2m,主要用来稳定上部不稳定地层,防止孔口坍塌及孔边物品掉落入孔,一般工程现场下沉深度不会太深,在2~6m之间,具体深度视工程需求而定。可以说护筒起到了套管的部分作用,但是这种护筒由于材料和结构的限制,在使用不同机械下沉时,埋设深度受到限制,在应用时限制性较大。护筒制作应符合设计要求,设计无要求时应符合下列规定:

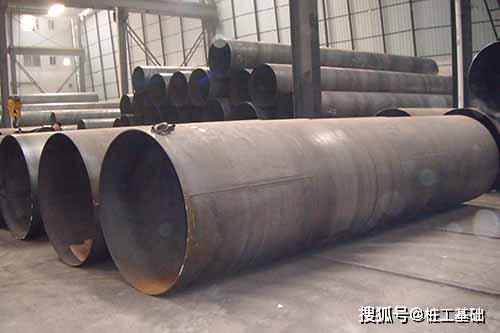

铁皮护筒

1、护筒可采用钢板制作,也可采用钢筋混凝土制作。制作成型的护筒应满足钻孔方式对护筒刚度和强度要求。钢护筒适用于各种施工条件,安全性高,可多次使用。钢筋混凝土护筒可在水深不大的钻孔中使用。

2、护筒厚度根据护筒制作材料、孔位水文地质条件、施工方法和设计桩径、护筒、埋深和埋设方法等条件综合选定,必要时应通过计算确定。一般钻孔桩施工钢护筒厚度宜采用6-12mm,钢筋混凝土护筒宜采用8-250px。

3、护筒内径应适当大于设计桩径,具体数值应根据采用的钻机类型来确定。

护筒埋置深度应符合设计要求,设计无要求时,埋置深度应符合下列规定:

1、旱地或浅水埋设护筒时,对于不透水地层,埋深宜为护筒外径的1.0-1.5倍,但不得少于1.0m;对于砂土和粉土等透水地层埋设深度同上,但宜用不透水土换填至护筒刃脚下不少于0.5m,换填直径应超出护筒直径0.5-1.0m。

2、深水及河床软土、淤泥层较厚处,护筒底刃脚应深入不透水层中;无不透水层时,应进入大砾石、卵石层内0.5-1.0m。

3、有冲刷影响的河床,护筒底刃脚宜进入一般冲刷线以下不少于1.0m。局部冲刷影响严重的河床,护筒底刃脚应进入局部冲刷线以下不少于1.0m。

4、季节性冻土地区,护筒底刃脚应深入到冰冻线以下未冻土层中不少于0.5m;多年冻土地区,护筒底刃脚应深入多年冻土层中不少于0.5m。

双壁套管

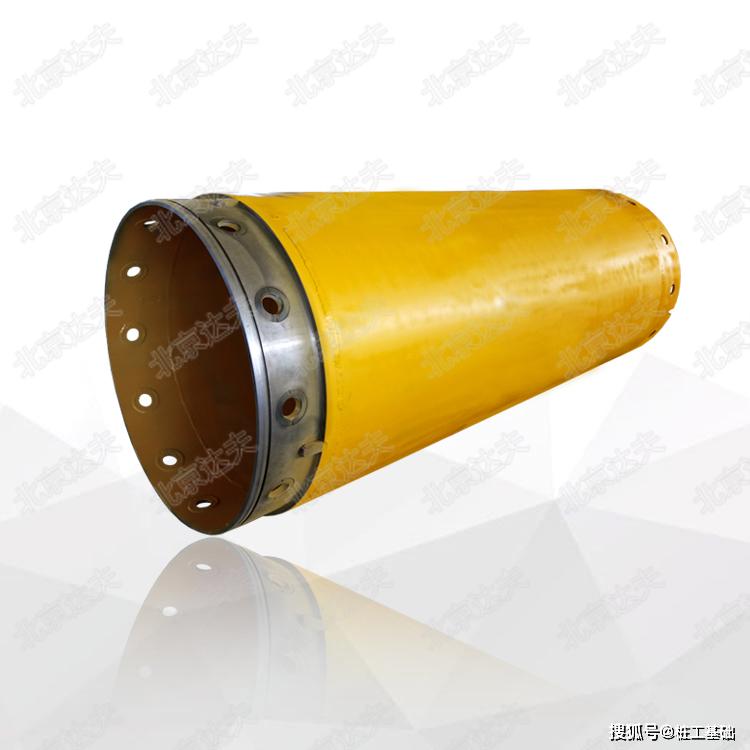

        在进行全套管施工中采用的套管不同于普通护筒,按其结构可分为单壁套管和双壁套管;按长度可分为单节2m、3m、4m套管节。目前,市场中主要采用双壁套管施工。双壁套管节采用内外双层筒壁设计,可有效提高套管刚度,且在结构上保证内平外平的特点,可减少下套管时的外部孔壁对套管施加的摩阻力,同时内层筒壁可对旋挖钻具起到较好的导向作用,防止旋挖钻具刮蹭套管内壁。套管在连接方式上,采用纽扣式公/母接头形式,接头数量视套管直径不同而不同。此种连接方式与国际接轨,保证国内/国际市场的通用性,而且可kuai 速连接,保证全套管施工时节奏紧凑。

        全套管施工时套管底部连接套管靴,套管靴长度较短,一般为0.5m左右,接头同样为纽扣式公/母接头连接,套管靴底部转配平齿,用于钻进时切削地层。在进行套管选择时,针对每种桩径可根据工程桩深需求选择不同长度的套管节以便于套管总长与工程需求匹配度较高。但在单节长度的选择上,建议单节4m的套管节要较多选用,以减少在桩深范围内的套管节数量,这样能减少套管对接时间,减少时间成本。

\全套管各部件组成图

        旋挖钻机施工是一项技术性很强的系统工程,只有充分了解设备性能、所钻地层、场地条件、钻具选择、操作规程等,制订出一套科学的施工方案,才能展现出旋挖钻机施工质量和施工效率高的综合优点。选用旋挖钻机钻斗、钻杆、套管的时候一定先对工地的地质特点有个详细的了解,这样施工效率就会大大提高。
