旋挖钻具图文介绍,老板、机手必看!
.类:捞砂斗

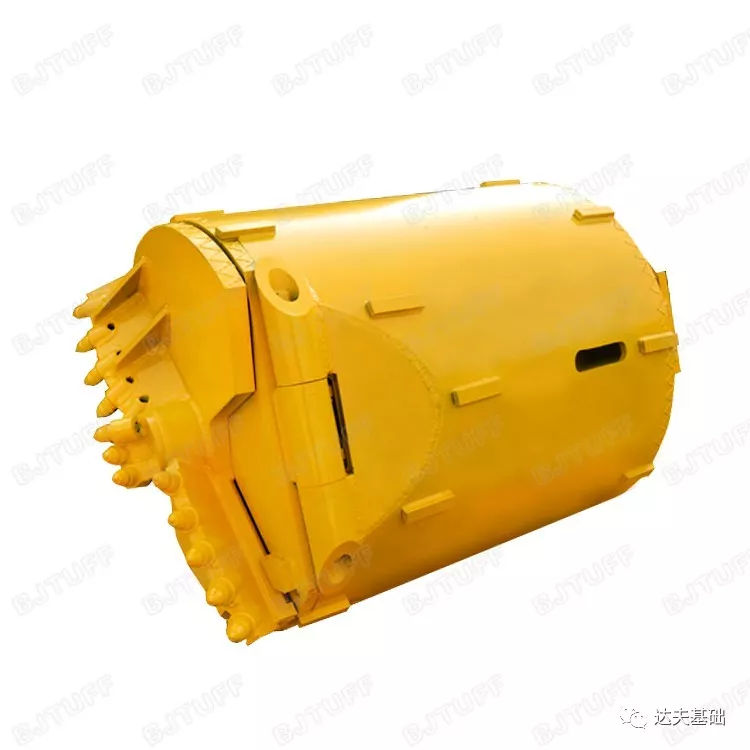

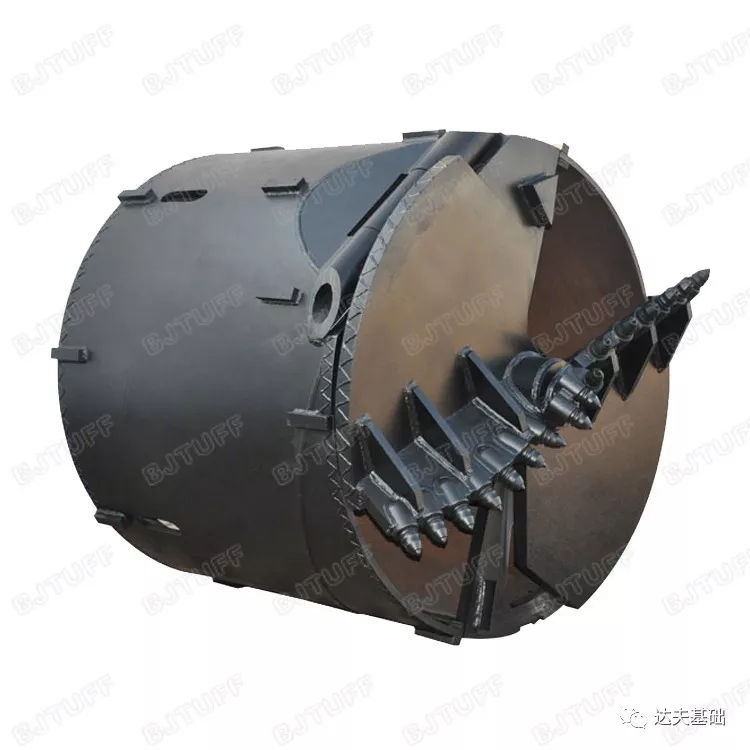

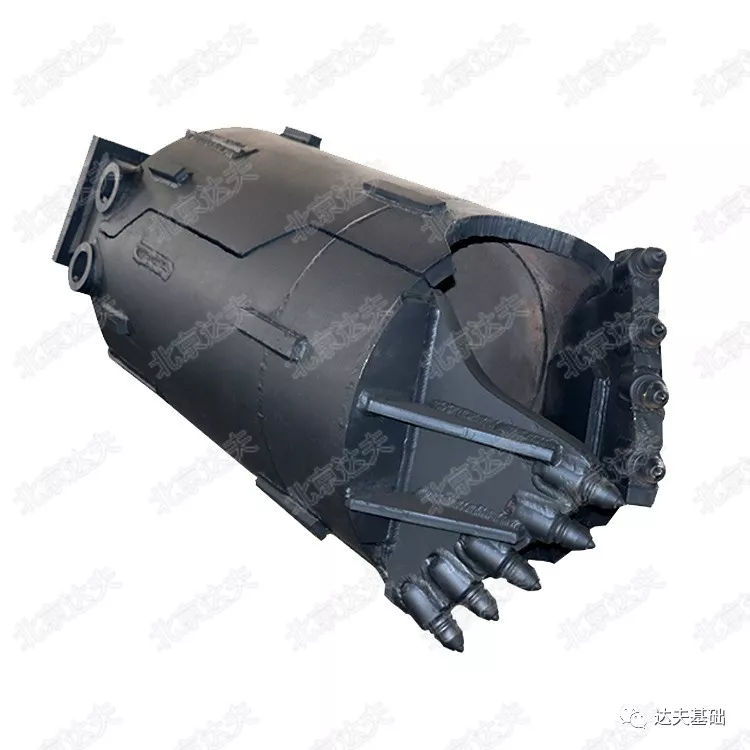

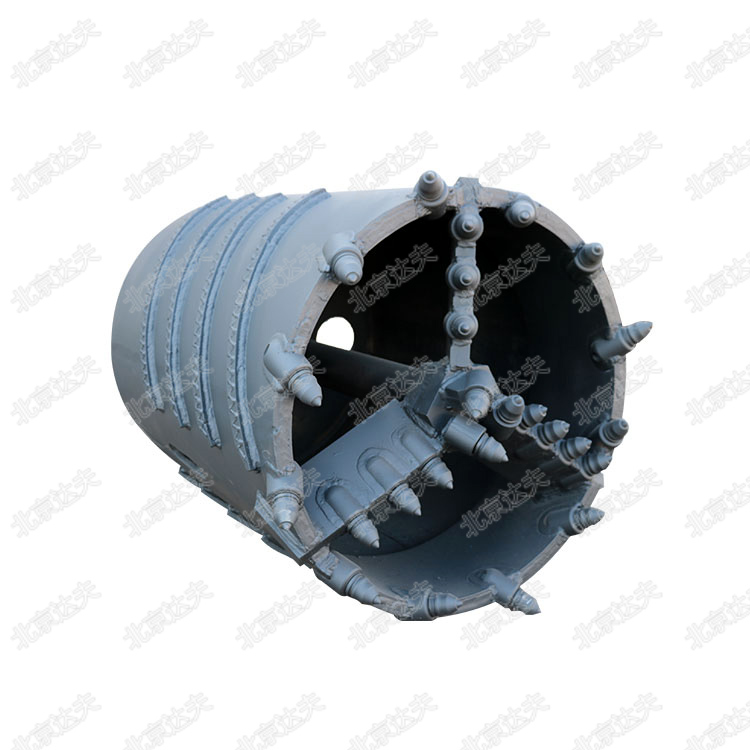

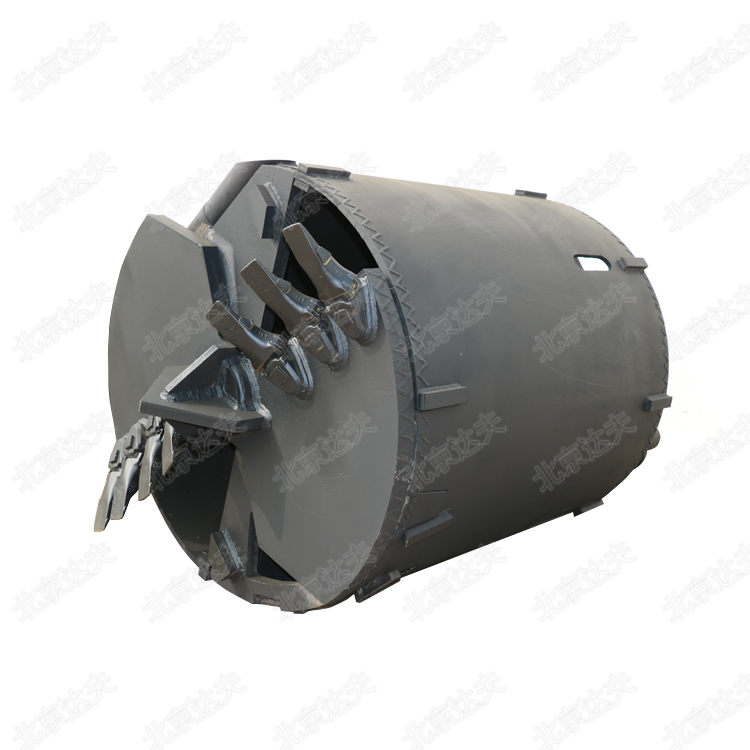

A:嵌岩捞砂斗
特点:主体型式与砂层钻斗相同,但切削具有所区别。可为全部采用截齿的,也可为采用组合齿的。
适用地层:含水量较高的砂土层、淤泥质粘土、致密粘土、砂砾石层、卵砾石层、贝壳层、铁板砂、高强度冻土、强~中风化岩层等软硬地层和复杂地层。
B:土层捞砂斗
特点:筒体下方有两块底板,上下底板通过中心悬挂轴相连,两者之间可以相对回转一定角度,以实现斗底进土口的开启和关闭。针对易吸钻地层,可特别设计保直通气钻头。
适用地层:散土、含水量较高的砂土层、淤泥质亚粘土、砂砾石层、松散冻土等结构比较松散、克取强度较低的地层。
清孔钻斗
清孔钻斗用途:用于清除孔内沉渣。
第二类:螺旋钻头
A:嵌岩螺旋

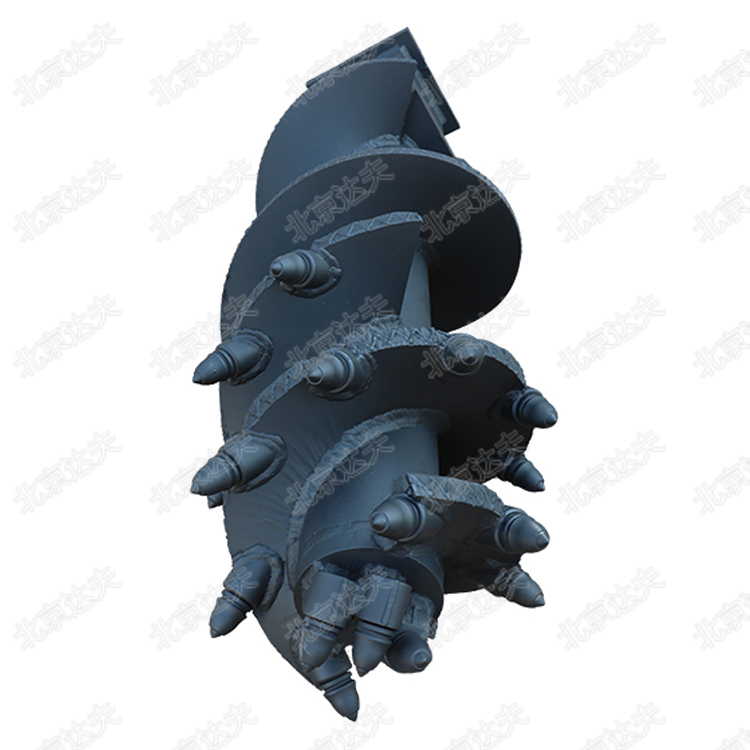

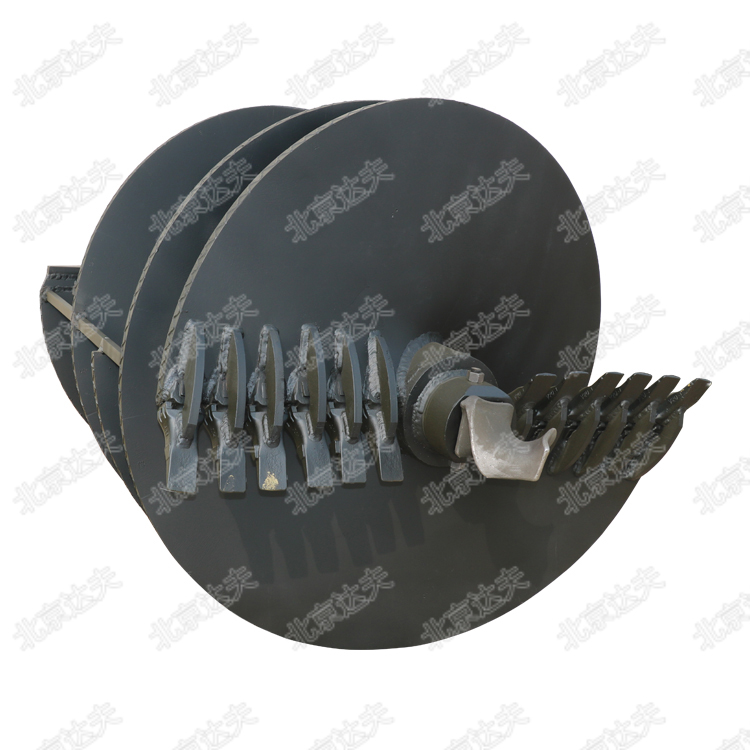

双头单螺锥螺旋钻头
双头双螺锥螺旋钻头

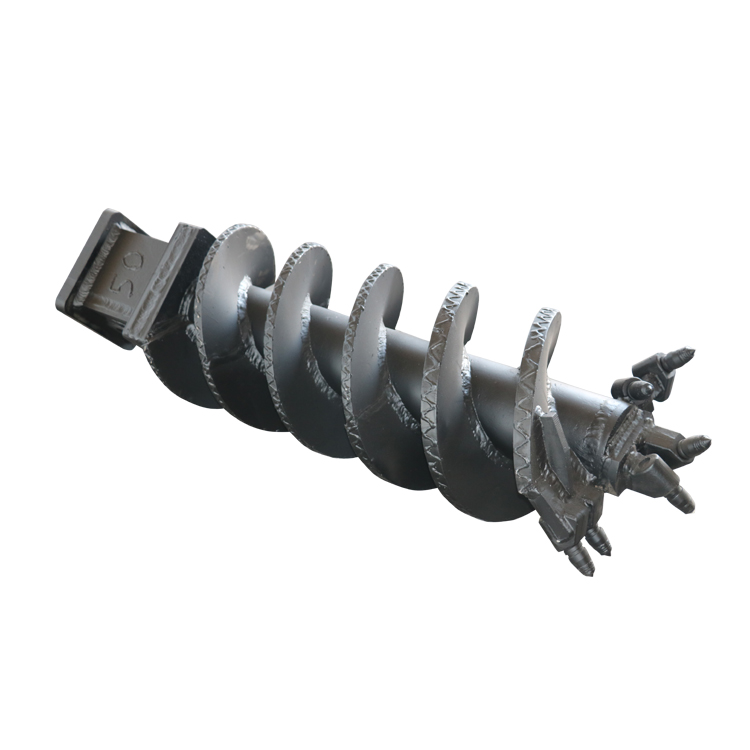

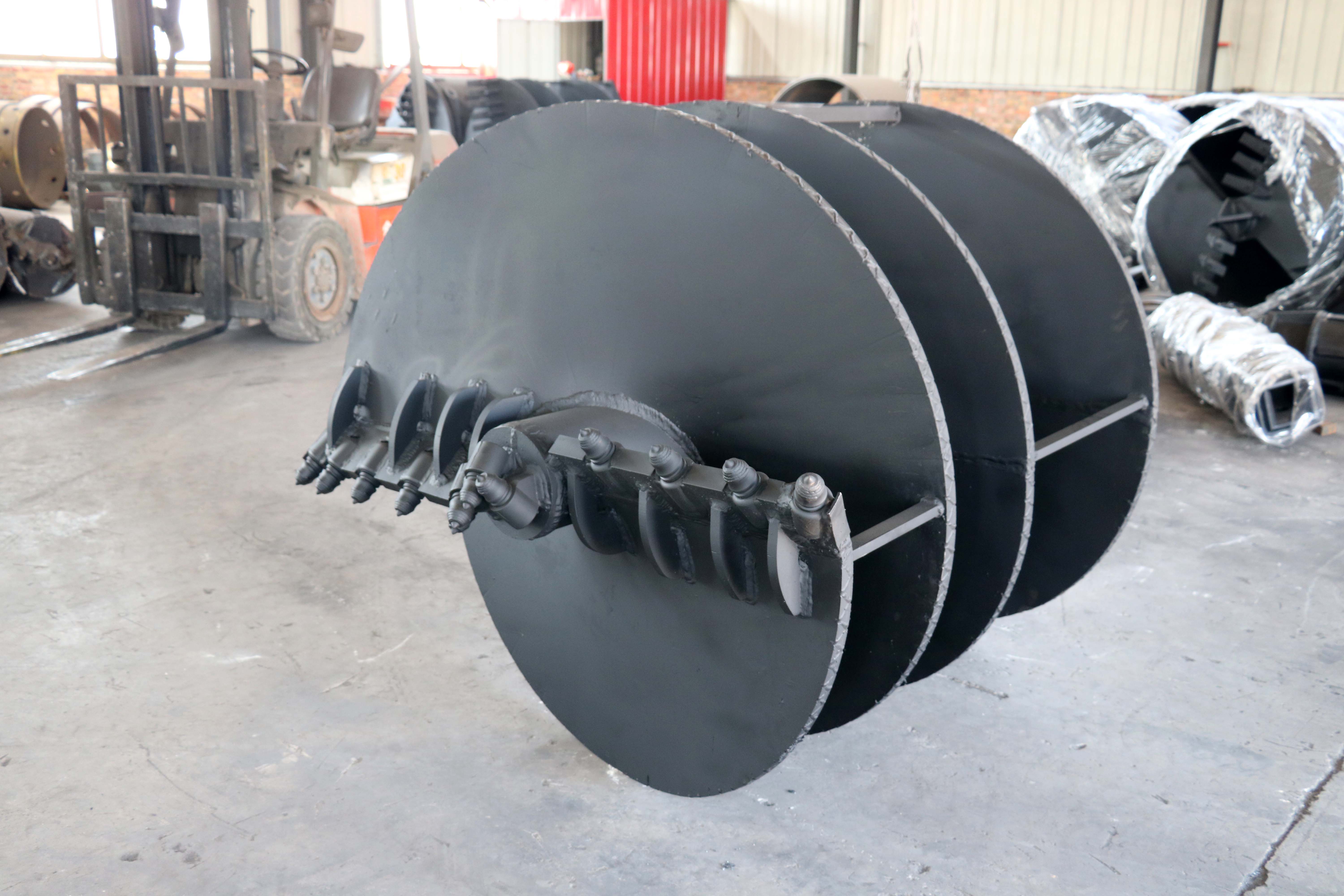

平头岩石螺旋
特点:螺旋叶片起头可为锥头,亦可为平头,切削具为子弹头形截齿,布齿方式及螺旋叶片的型式可根据不同的地层,有很多种型式。
适用地层:坚硬土层、砂卵砾石层、强~弱风化岩层、有节理发育的坚硬冻土等克取强度较高的地层。
B:土层螺旋

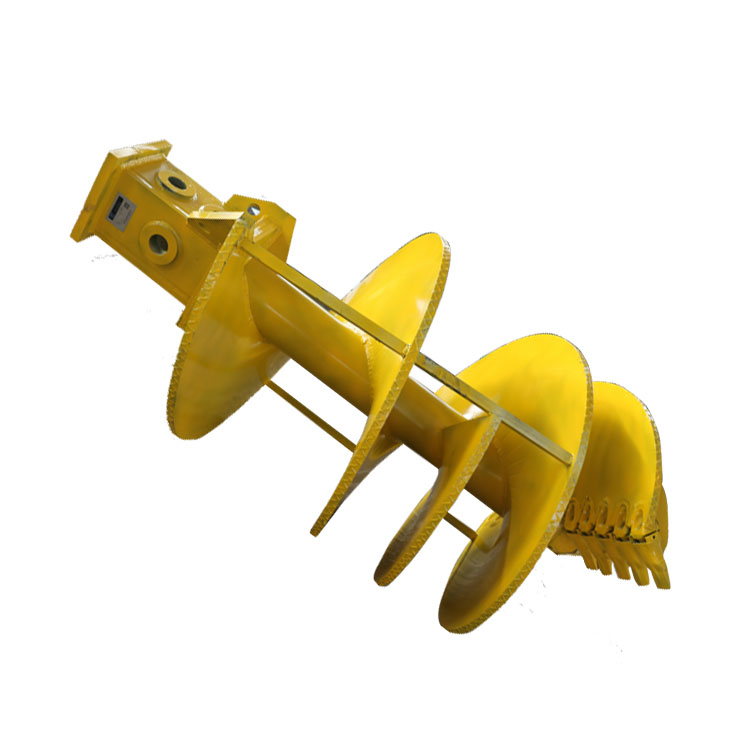

双头单螺直螺旋钻头
单头单螺直螺旋钻头
特点:螺旋叶片起头为平头,螺旋形式可分为单头单螺、双头单螺和双头双螺,其上焊耐磨合金钢铲式斗齿。
适用地层:含水层以上的粘土、砂土、塑性冻土等经扰动后所取样的结构不易松散且克取强度较低的地层。
第三类:旋挖岩石筒钻

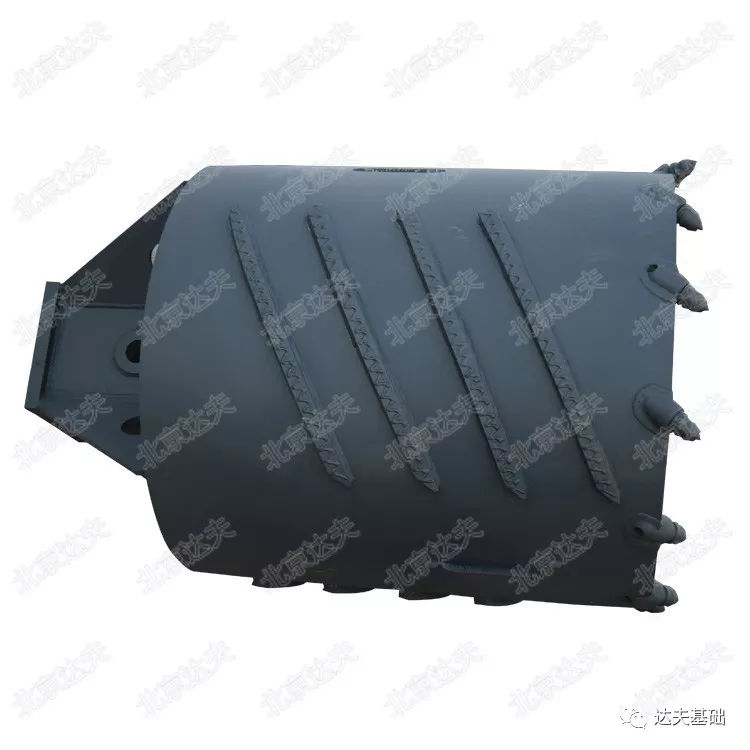

截齿筒钻
三叉戟筒钻

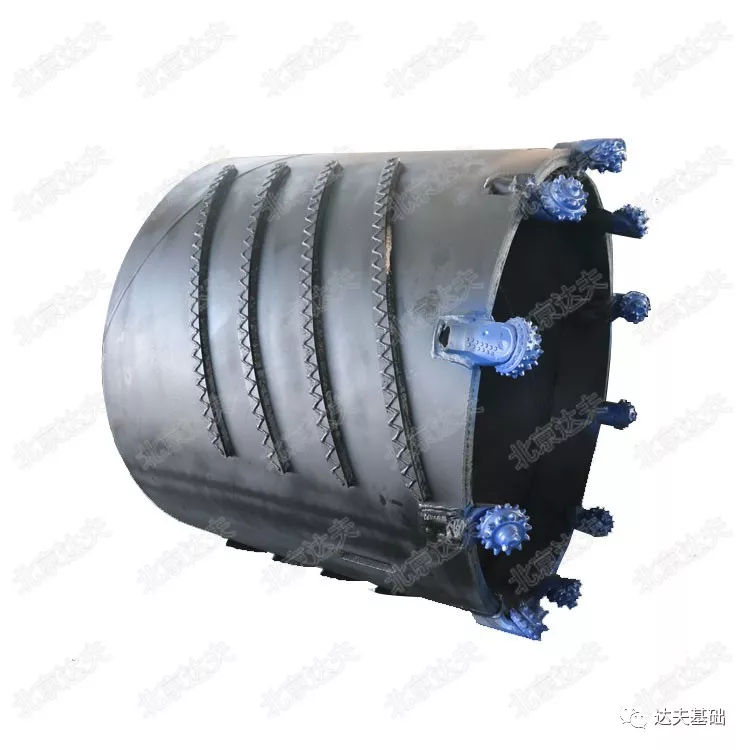

牙轮筒钻
特点:取岩筒体为环状筒体,无底板,切削具为子弹头形截齿,焊于筒体下缘。可分为岩石筒钻、开岩钻及牙轮岩石筒钻。
适用地层:比较硬的基岩地层、大的漂石层及硬质永冻土层。

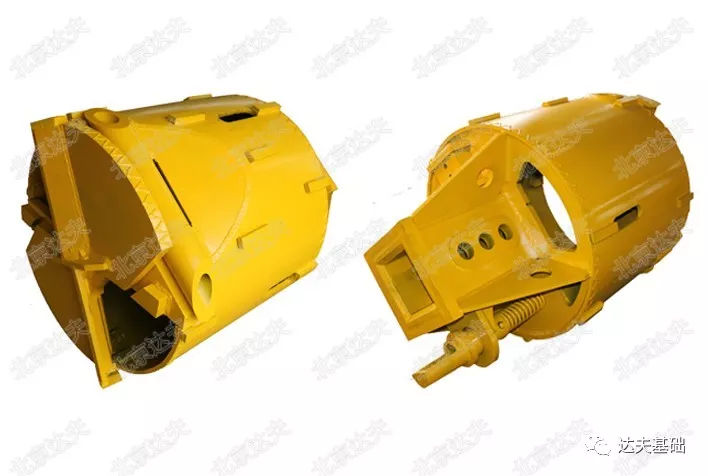

第五类:体开式钻头
适用地层:淤泥质粘土层等卸土困难的地层
第七类:旋挖扩底钻头
扩底钻头常用的以机械式为主,这种钻头使用和维护都比较简单,有上开式和下开式的,张开机构一般为四连杆的,用于土层、强风、中风化地层甚至坚硬基 岩。由于旋挖钻进是非循环钻进,扩底后用清渣桶清渣即可。

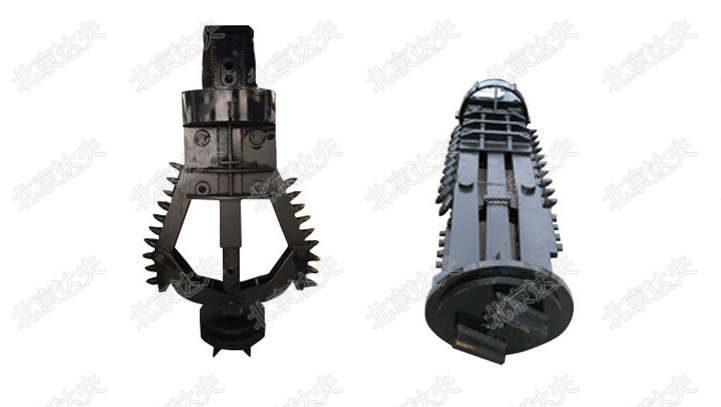

扩底钻头
扩底钻头扩底状态
第八类:SMW工法钻具
SMW工法是用于地下连续墙施工,其具有螺旋翼与搅拌翼相间设置的特色,随着钻掘与搅拌反复进行,可使水泥浆与土体得到充分均匀的搅拌,采用多轴钻进的方式,钻杆为空心管,钻头前端有压注水泥浆的排出口。
其应用范围及特点为:
SMW连续墙不仅可作为可靠的挡水墙,还可作为挡土墙及抗土压支撑墙等广泛使用。其采用多轴钻进,施工效率高,成槽精度高,加固深度可达30-40米。成槽厚度可达400-800mm.且由于搅拌叶片与搅拌叶片间相互逆旋转的独特搅拌机构及完全搭接的施工方法,使得搅拌更均匀墙体强度及防渗能力更强。

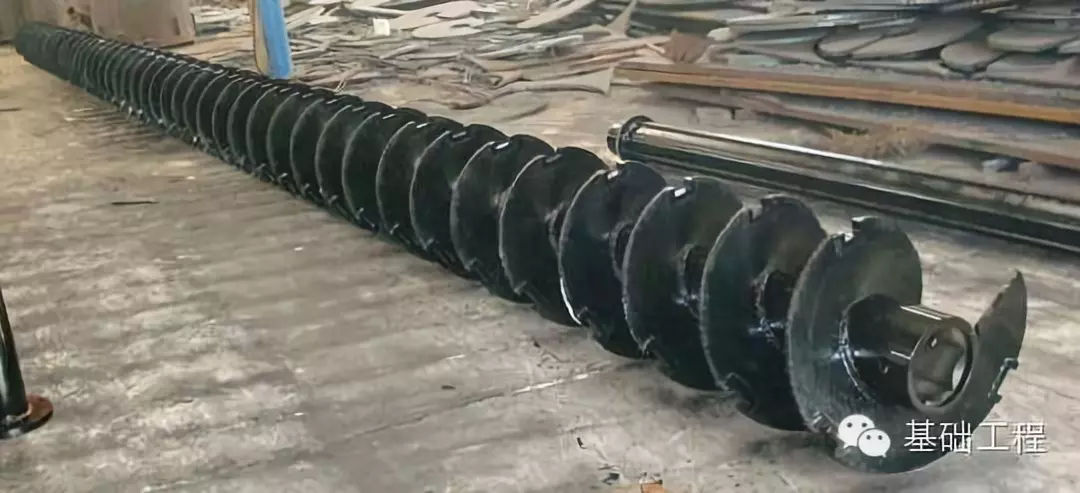

第九类:CFG长螺旋钻具
长螺旋钻具:钻具为连续长螺旋形式,钻具有中心管内灌注混凝土的功能,且其顶部设有泄气阀,。中心管的底部有混凝土出口,出口处有两片可开闭的活瓣。钻具开始钻削土体之前,应将活瓣闭合,以防止土、砂或水进入中心管内,泵输送混凝土时将活瓣打开。
长螺旋钻具可分为内驱动与外槽块驱动长螺旋钻具两种。
第十类:其他配套工具
与旋挖钻进相关的工具还有很多,下面简要介绍一下比较常用的几种:

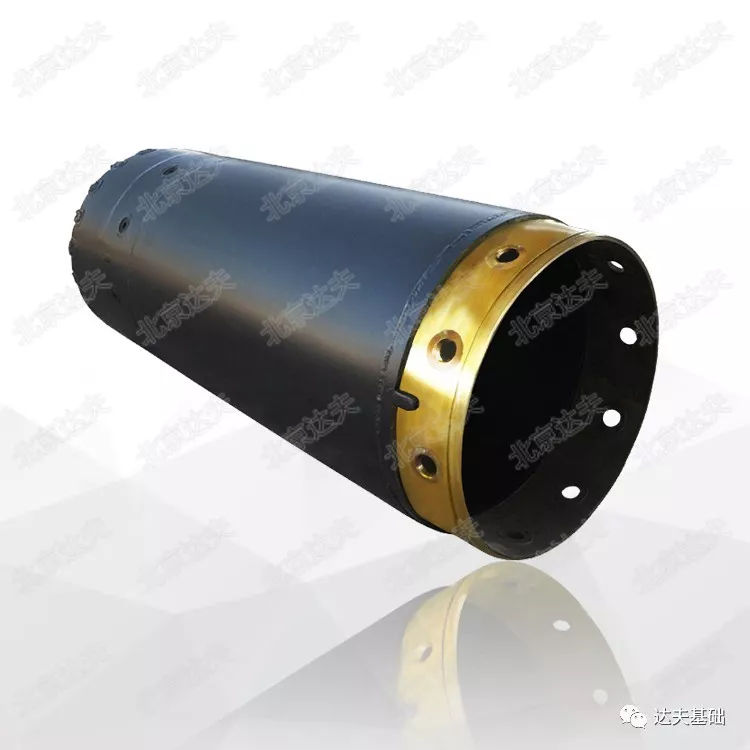

全套管

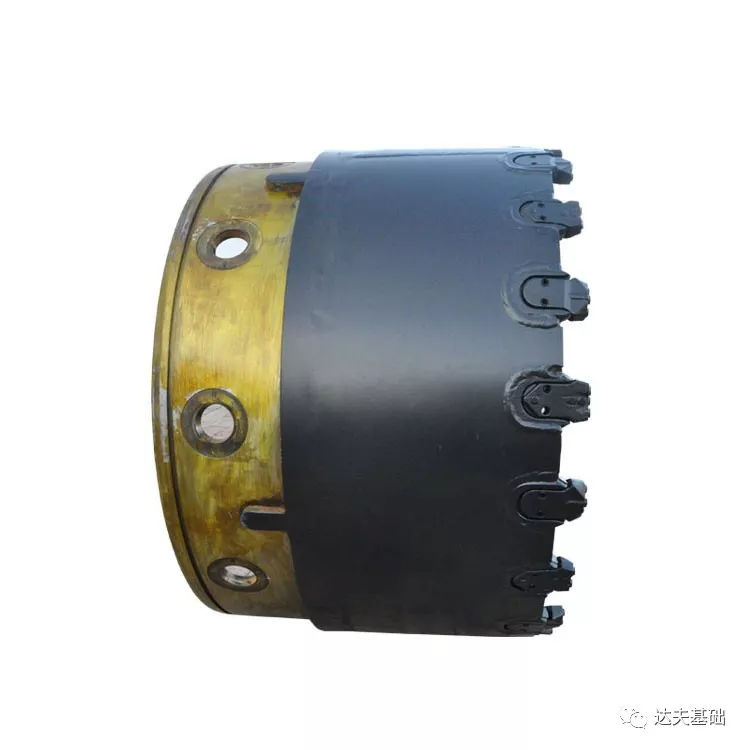

全套管套管靴

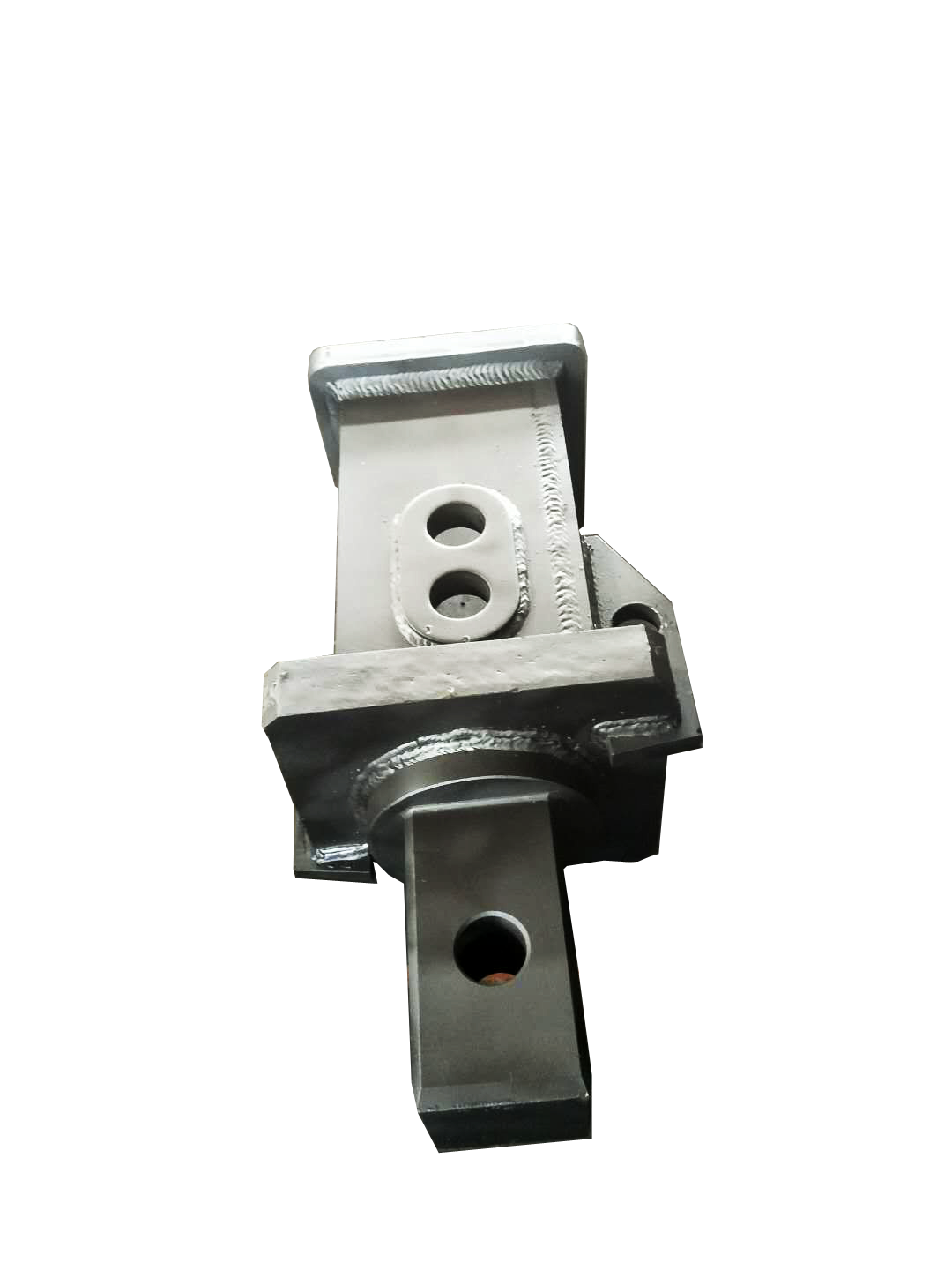

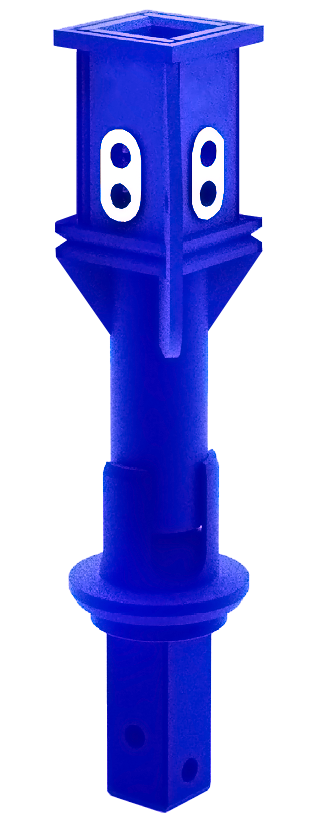

方头变径
钻杆加长杆
第十一类:旋挖钻进用切削具
A:斗齿
斗齿适用地层:淤泥、粘土、砂层、散土、塑性冻土和松散冻土、少部分卵砾石层等克取强度较低、结构比较松散的地层。

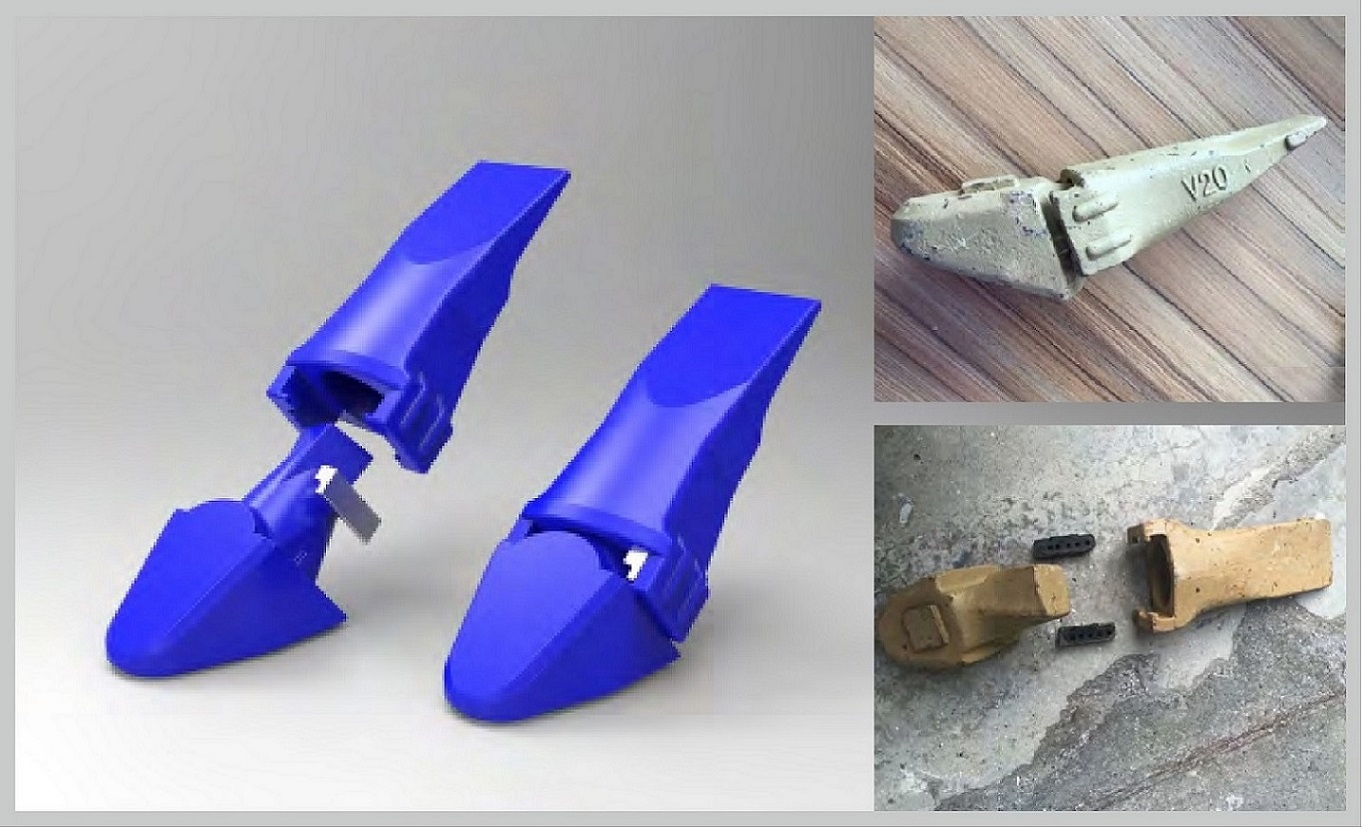

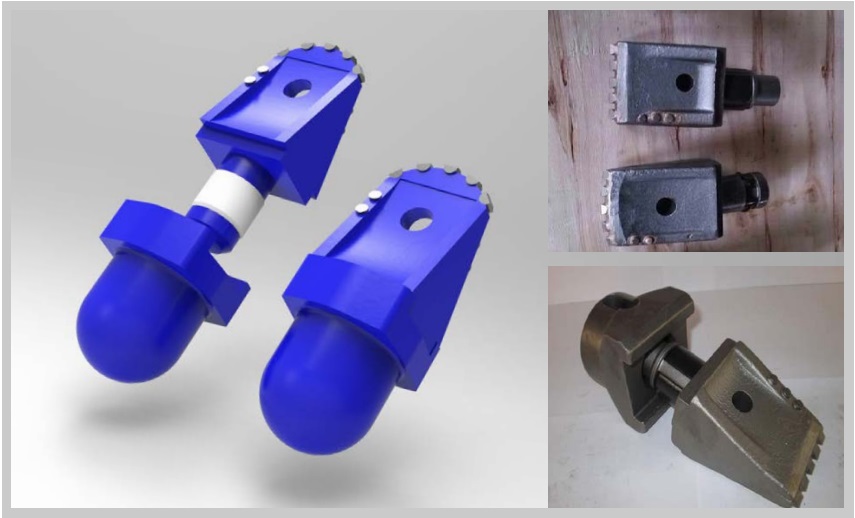

V20型旋转斗齿
FZ72型斗齿

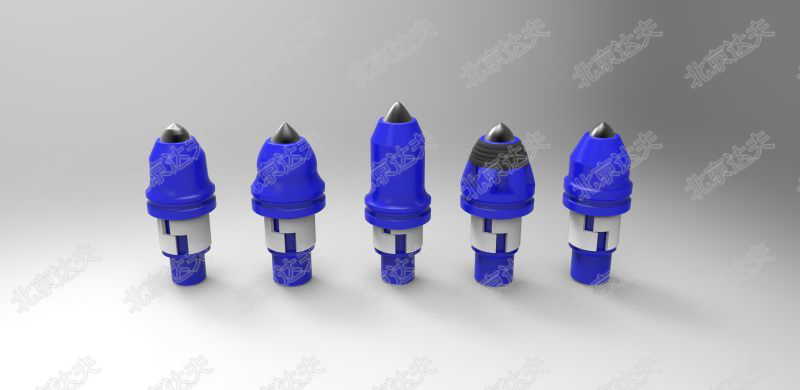

B:截齿
坚硬土层、砂卵砾石层、坚硬冻土、中硬~硬岩地层、弱~中风化岩层等克取强度较高的地层
