牙轮筒钻

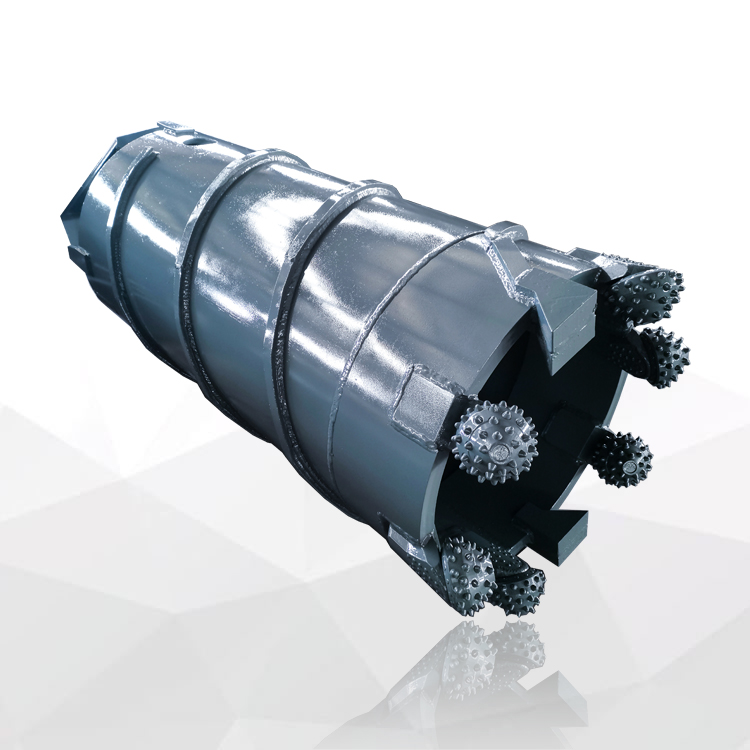

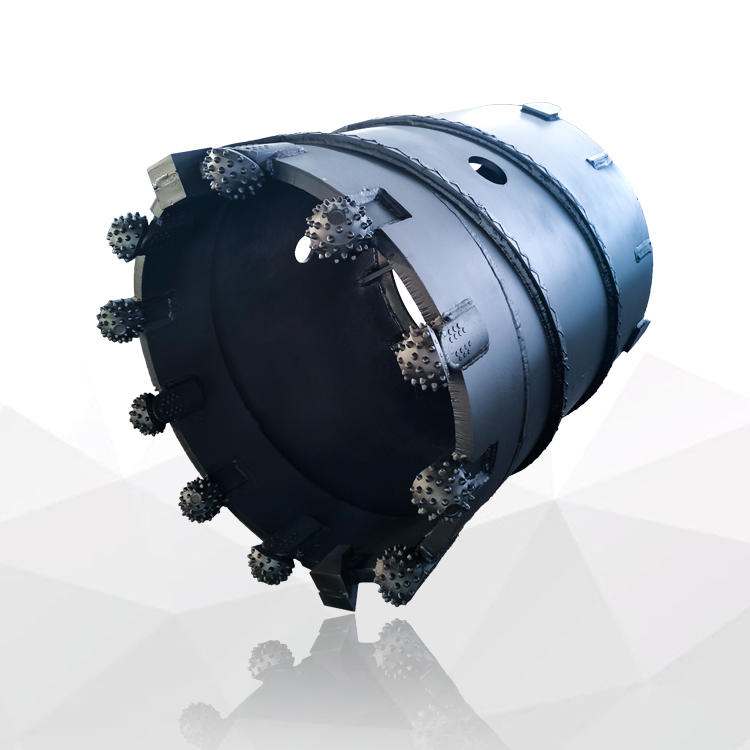

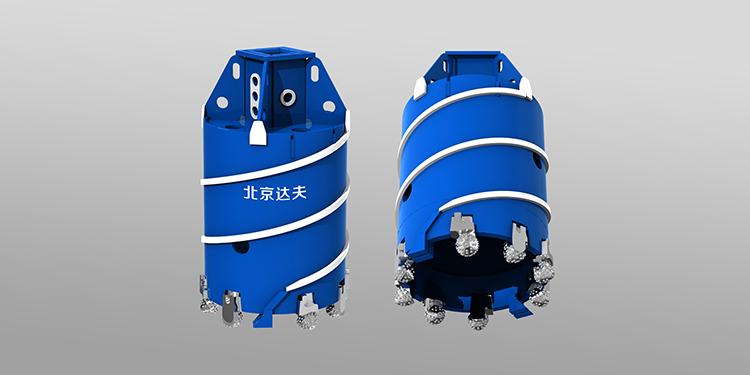

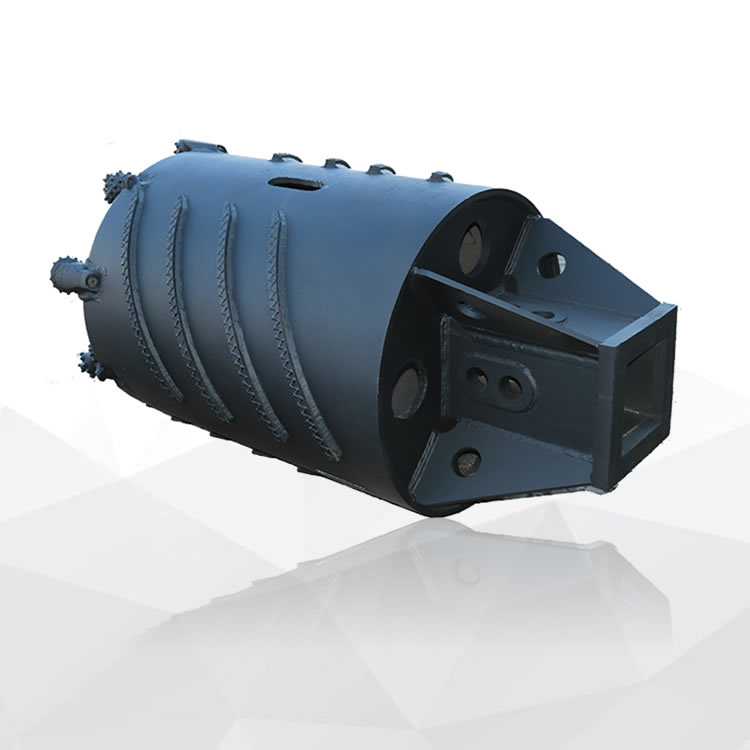

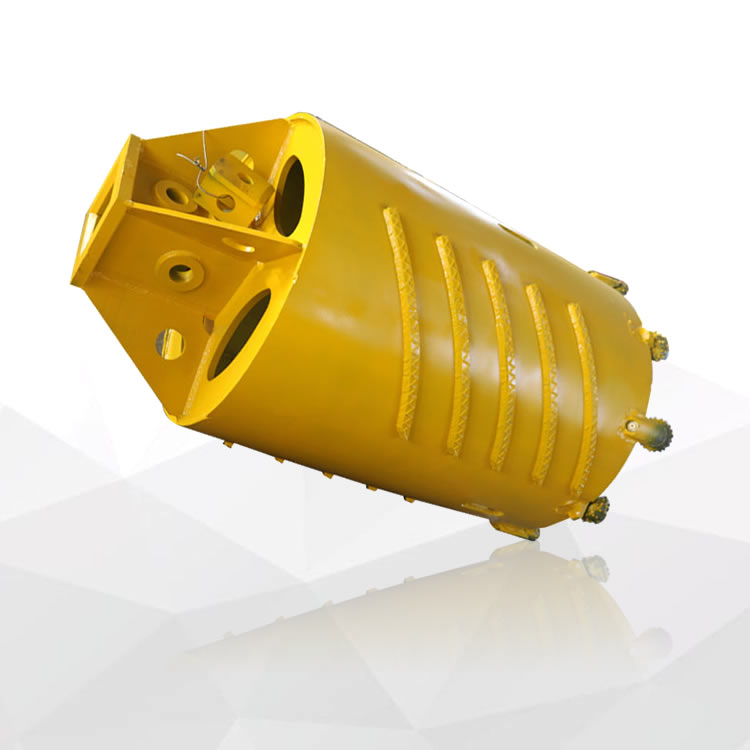

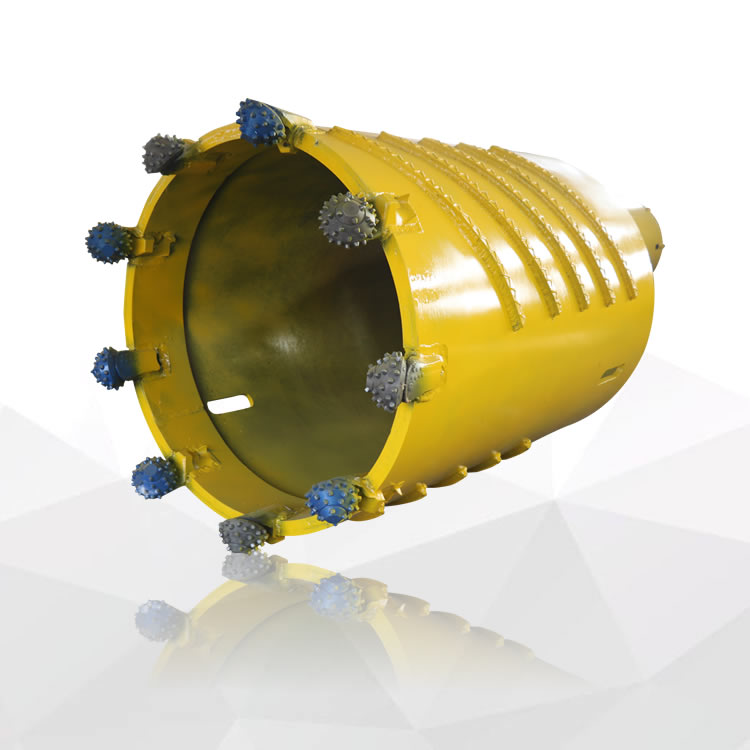

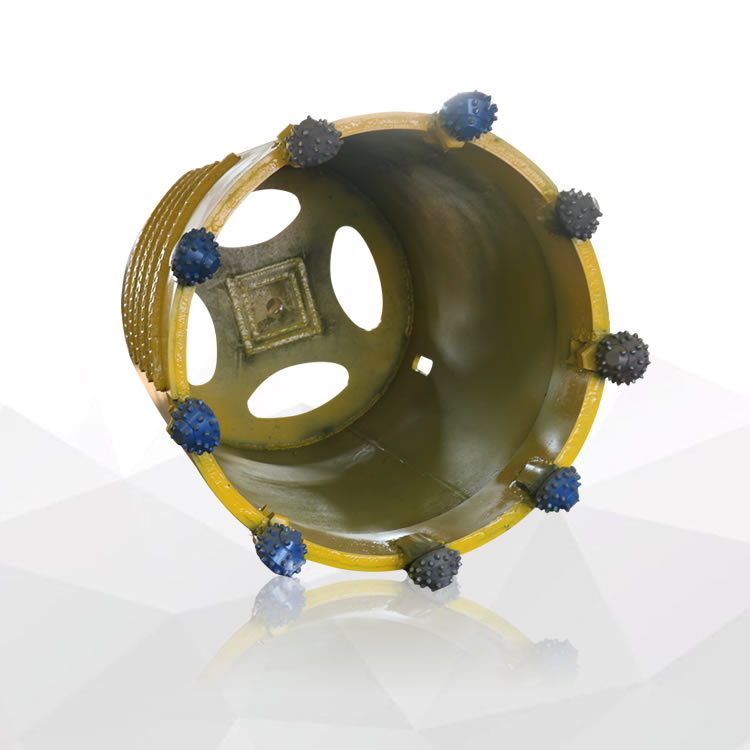

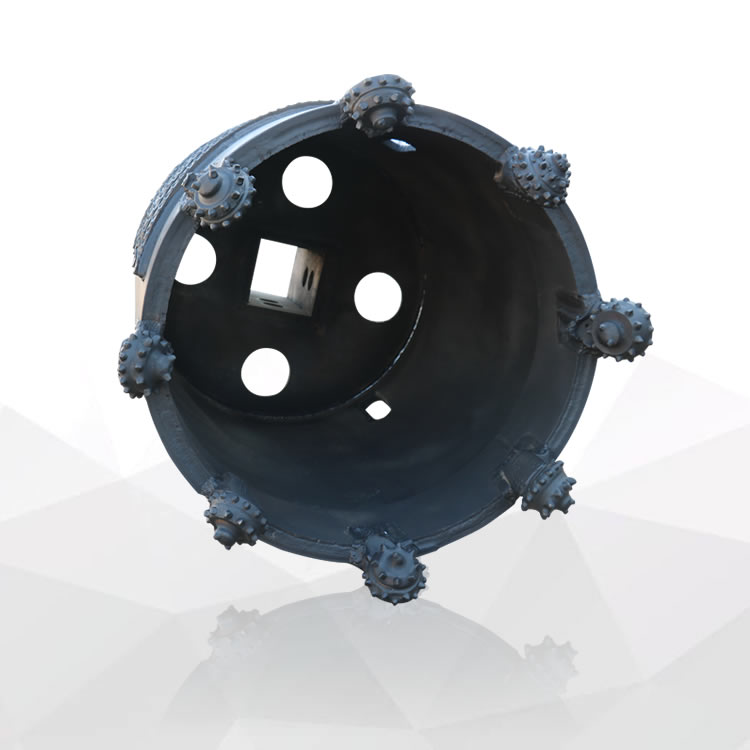

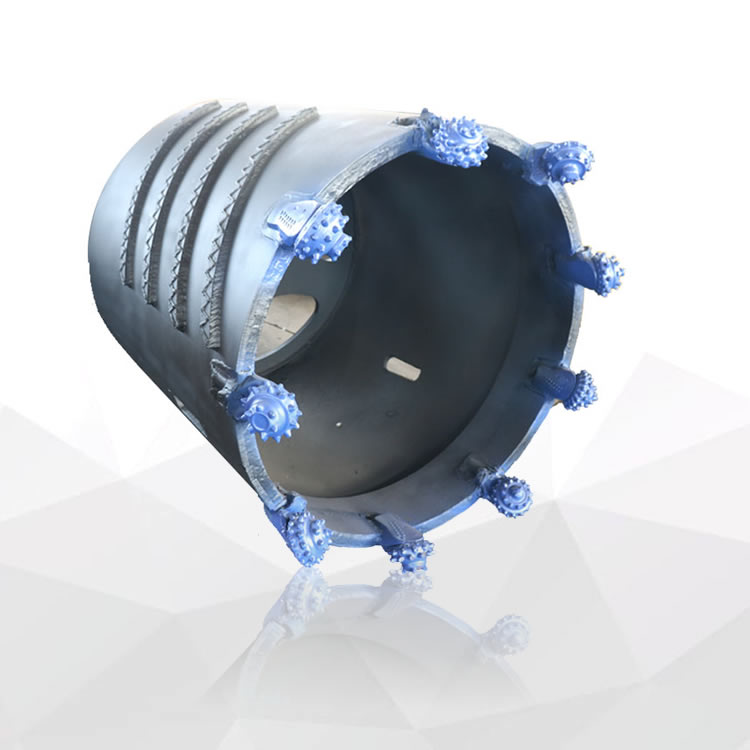

图示-(牙轮筒钻)图片
钻具特点:
筒体环切释放岩石围压;
牙轮钻齿滚压研磨钻进,钻齿损耗小 ;
小钻具取芯率高,大钻具分级配合破碎 ;
适用地层:中、微风层岩层,硬岩层,超硬基岩层;
型谱表:
备注:所有度量单位为毫米(mm);重量单位为千克(kg)。
可定制项目:
切削直径定制:根据客户需求设计切削直径,如 φ950、φ1050 等,配合套管施工使用居多 ;
筒体高度定制:根据客户需求设计筒体高度,如加高至 1500,2000, 增加单次钻进量,提高施工效率 ;
关重结构加强定制:根据客户需求加强各个部位参数,如壁厚加厚,底板加厚等 ;
牙轮种类定制:全新石油牙轮、二手牙轮以及可拆卸牙轮,可依据客户需求定制;
方头尺寸定制:根据客户钻杆方头定制钻具方头尺寸,通常为 130×130、150×150、200×200 等;
钻齿数目定制:根据客户需求对钻齿进行加密布置;
筒体环切释放岩石围压;
牙轮钻齿滚压研磨钻进,钻齿损耗小 ;
小钻具取芯率高,大钻具分级配合破碎 ;
适用地层:中、微风层岩层,硬岩层,超硬基岩层;
型谱表:
切削直径
|
筒体高度
|
筒体外径
|
筒体壁厚
|
加强圈厚度
|
加强圈高度
|
齿数
|
重量
|
φ600
|
1200
|
500
|
20
|
20
|
200
|
4
|
600
|
φ800
|
1200
|
700
|
20
|
20
|
200
|
6
|
800
|
φ900
|
1200
|
800
|
20
|
20
|
200
|
7
|
820
|
φ1000
|
1200
|
900
|
20
|
20
|
200
|
8
|
980
|
φ1200
|
1200
|
1100
|
20
|
20
|
200
|
10
|
1300
|
φ1500
|
1200
|
1400
|
20
|
20
|
200
|
12
|
1600
|
φ1600
|
1200
|
1500
|
20
|
25
|
200
|
13
|
1740
|
φ1800
|
1000
|
1700
|
20
|
25
|
200
|
15
|
1950
|
φ2000
|
800
|
1900
|
25
|
25
|
200
|
16
|
2350
|
φ2200
|
800
|
2100
|
25
|
25
|
200
|
18
|
2700
|
φ2500
|
800
|
2400
|
25
|
25
|
200
|
21
|
3000
|
φ2800
|
800
|
2700
|
25
|
25
|
200
|
24
|
3800
|
φ3000
|
800
|
2900
|
25
|
25
|
200
|
25
|
4300
|
可定制项目:
切削直径定制:根据客户需求设计切削直径,如 φ950、φ1050 等,配合套管施工使用居多 ;
筒体高度定制:根据客户需求设计筒体高度,如加高至 1500,2000, 增加单次钻进量,提高施工效率 ;
关重结构加强定制:根据客户需求加强各个部位参数,如壁厚加厚,底板加厚等 ;
牙轮种类定制:全新石油牙轮、二手牙轮以及可拆卸牙轮,可依据客户需求定制;
方头尺寸定制:根据客户钻杆方头定制钻具方头尺寸,通常为 130×130、150×150、200×200 等;
钻齿数目定制:根据客户需求对钻齿进行加密布置;
