直螺旋钻斗

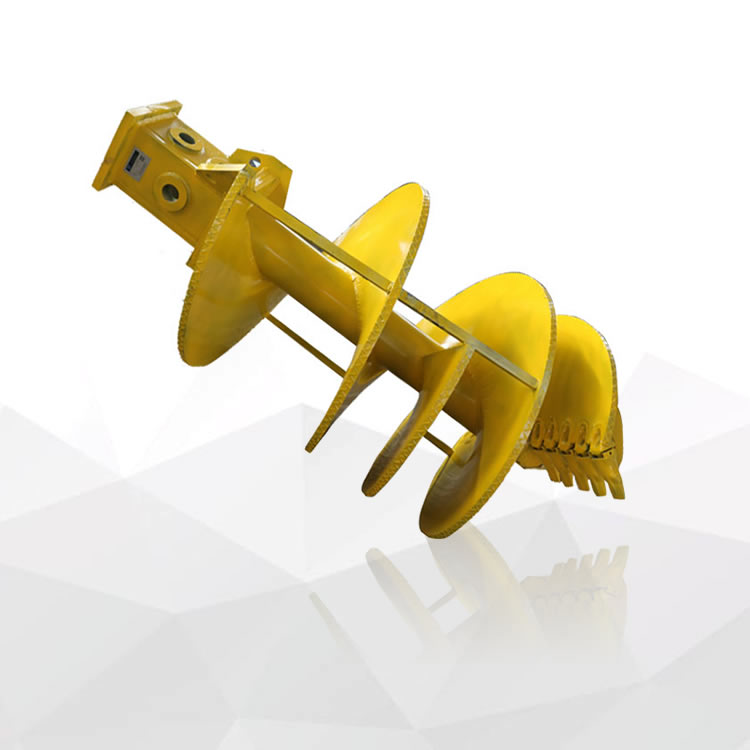

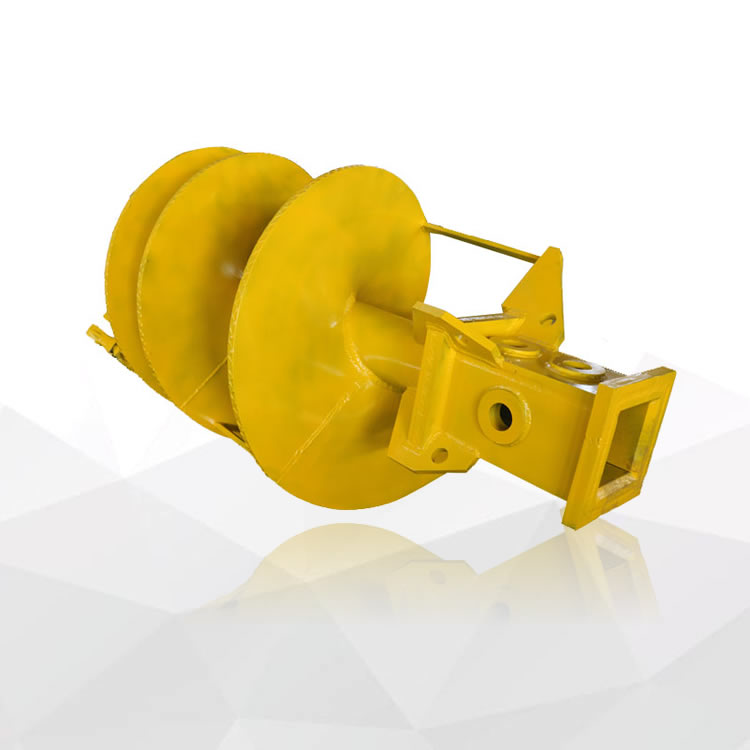

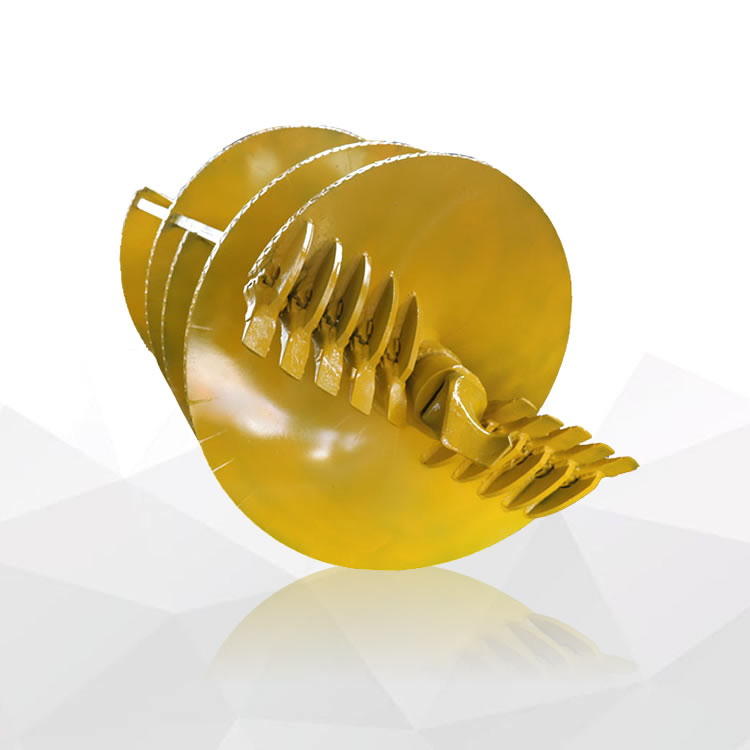

图示-(直螺旋钻斗)图片
钻具特点:
直体螺旋设计,方便携渣;
双头螺旋受力均匀,不宜偏孔 ;
双螺旋携渣能力强,黏性地层,单螺易于卸渣 ;
适用地层:黏土层,强风化层,碎石层 ;
型谱表:
备注:所有度量单位为毫米(mm);重量单位为千克(kg)。
可定制项目:
切削直径定制:根据客户需求设计切削直径,如 φ950、φ1050 等,配合套管施工使用居多 ;
螺旋高度定制:根据客户需求设计螺旋高度,如加高至 1500,2000, 增加单次钻进量,提高施工效率 ;螺旋叶片间距定制:根据客户需求设计螺旋叶片间距,400、500、600,调整携渣及卸渣能力等 ;
齿型定制:根据客户需求安装不同的齿型,可以安装截齿、FZ80、FZ72、V20、22S 等齿型 ;
关重结构加强定制:根据客户需求加强各个部位参数,如壁厚加厚,底板加厚等 ;
直体螺旋设计,方便携渣;
双头螺旋受力均匀,不宜偏孔 ;
双螺旋携渣能力强,黏性地层,单螺易于卸渣 ;
适用地层:黏土层,强风化层,碎石层 ;
型谱表:
切削
直径 |
螺旋
高度 |
螺旋
间距 |
螺旋
厚度 |
螺旋
外径 |
中心管
直径 |
齿数
|
重量
|
Cutting
Dia. |
Spiral
HIT. |
Spiral
Pitch |
Shell
THK. |
Spiral
OD. |
Center
Tube OD. |
Teeth
No. |
Weight
|
φ600
|
1000
|
400
|
30+20
|
550
|
219
|
5
|
560
|
φ800
|
1500
|
600
|
30+20
|
750
|
219
|
6
|
790
|
φ900
|
1500
|
600
|
30+20
|
850
|
219
|
7
|
880
|
φ1000
|
1500
|
600
|
30+20
|
950
|
219
|
9
|
1050
|
φ1200
|
1500
|
600
|
30+30
|
1150
|
219
|
11
|
1400
|
φ1500
|
1500
|
600
|
30+30
|
1450
|
273
|
13
|
1980
|
φ1600
|
1500
|
600
|
30+30
|
1550
|
273
|
15
|
2280
|
φ1800
|
1500
|
600
|
30+30
|
1750
|
273
|
17
|
2950
|
φ2000
|
1500
|
600
|
40+40
|
1950
|
273
|
19
|
3450
|
可定制项目:
切削直径定制:根据客户需求设计切削直径,如 φ950、φ1050 等,配合套管施工使用居多 ;
螺旋高度定制:根据客户需求设计螺旋高度,如加高至 1500,2000, 增加单次钻进量,提高施工效率 ;螺旋叶片间距定制:根据客户需求设计螺旋叶片间距,400、500、600,调整携渣及卸渣能力等 ;
齿型定制:根据客户需求安装不同的齿型,可以安装截齿、FZ80、FZ72、V20、22S 等齿型 ;
关重结构加强定制:根据客户需求加强各个部位参数,如壁厚加厚,底板加厚等 ;
