旋挖钻机牙轮钻头钻进嵌岩桩工法分享
一、工法特点1. 该工法所使用的机具与原钢粒、合金钻进所需机具基本相同,只是更换了碎岩工具——钻头,并增加一个加重器,一般嵌岩桩施工工地均可推广使用。
2. 操作简便,适应性广。既可以无循环钻进,也可反循环钻进,生产工人经短期培训后便能掌握操作技术。
3. 该工法碎岩均匀,效率高,相对合金钻进施工成本低,成孔质量好。

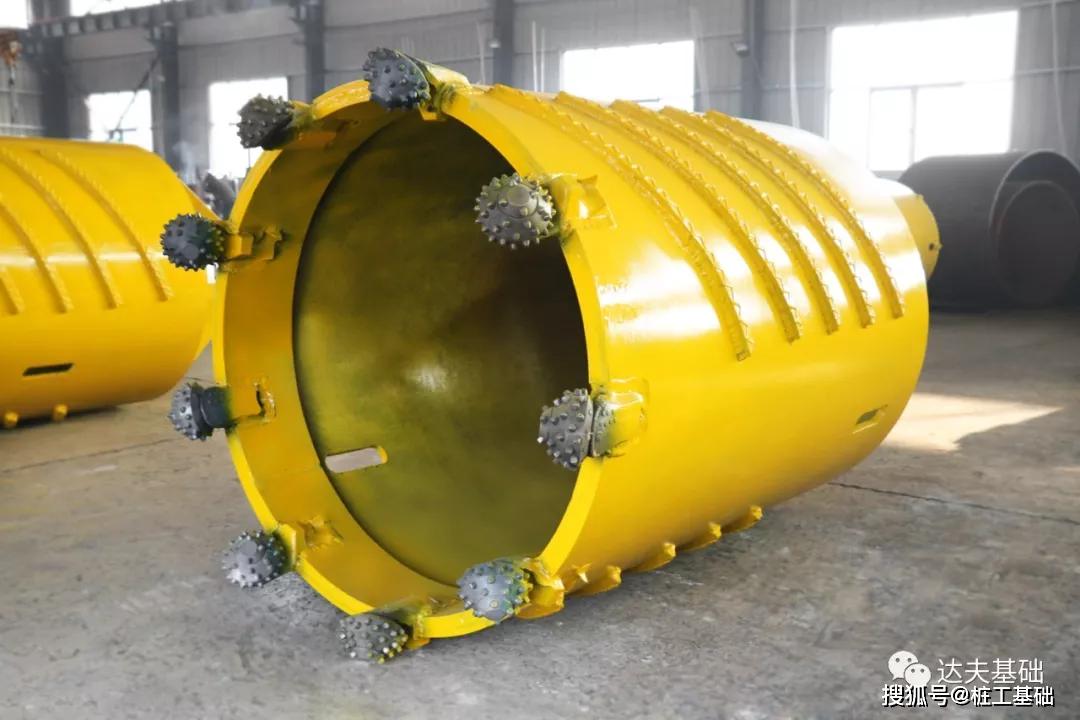

达夫牙轮筒钻
二、适用范围
本工法适用于桩径φ1500mm以内且岩面比较平坦的嵌岩桩孔施工。
三、工艺原理
1. 牙轮掌在孔底工作时既绕钻杆柱公转,又绕牙掌心轴自转,其转动是以滚动形式进行,运转阻力较小,故能承受较大钻压。
2. 牙轮钻头与孔底岩石接触时,牙掌上合金镶齿与岩石接触面积小(成支点接触),容易获得较高的单位轴心压力,以利压碎岩石。
3. 牙轮在孔底转动时,除受钻柱轴心压力外,还受到因回转时锥体中心高度变化而产生的冲击载荷作用,提高了碎岩效果。
4. 牙掌镶齿在孔底滚动时,其碎岩交替进行,每次工作时间短,磨损率低,有利于提高钻头寿命。

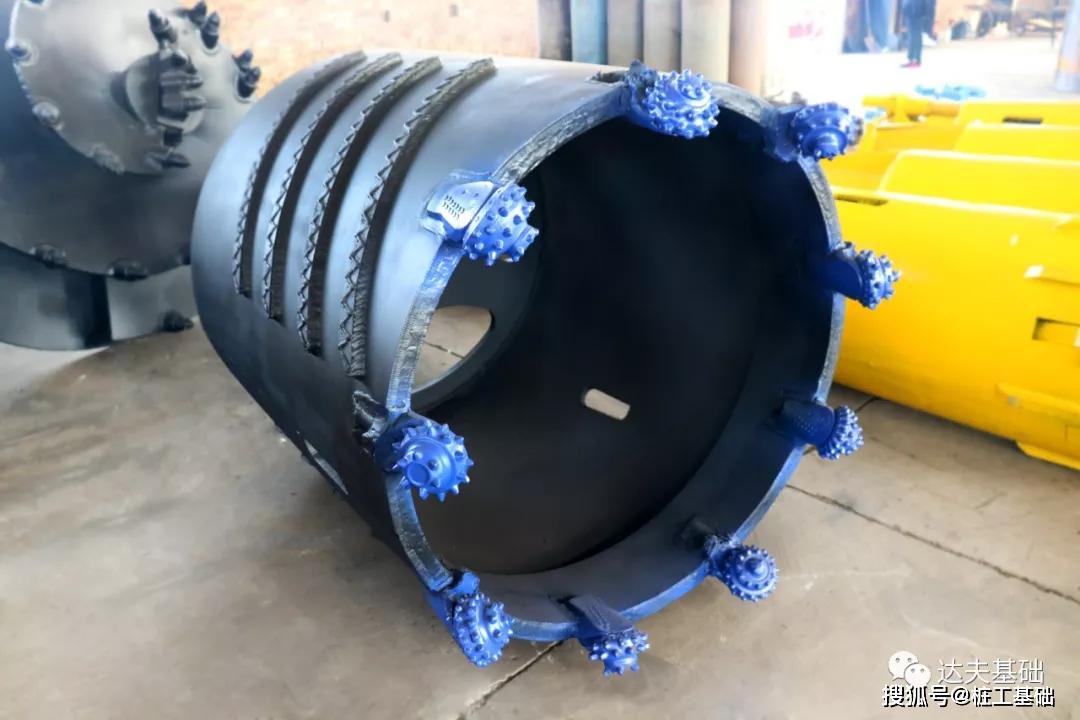

达夫牙轮筒钻
四、工艺流程
1. 桩孔开孔及覆土施工使用合金钻头,按回转钻灌注桩施工程序施工。
2. 当用合金钻头施工到强风化岩层或硬岩层时,即可提钻更换合适的牙轮钻头钻进到设计要求的深度。
3. 当施工到要求探度并在桩孔口上返冲洗液中捞到基岩的岩屑,经现场监理人员同意终孔后,即可转入清孔、下钢筋笼、下导管、二次清孔、灌注水下混凝土成桩。
4. 牙轮钻头提起后,应及时清除护桶中岩屑和沉淀物,并检查牙轮掌、支撑点和法兰盘磨损情况,如有损坏应及时修复待用。
